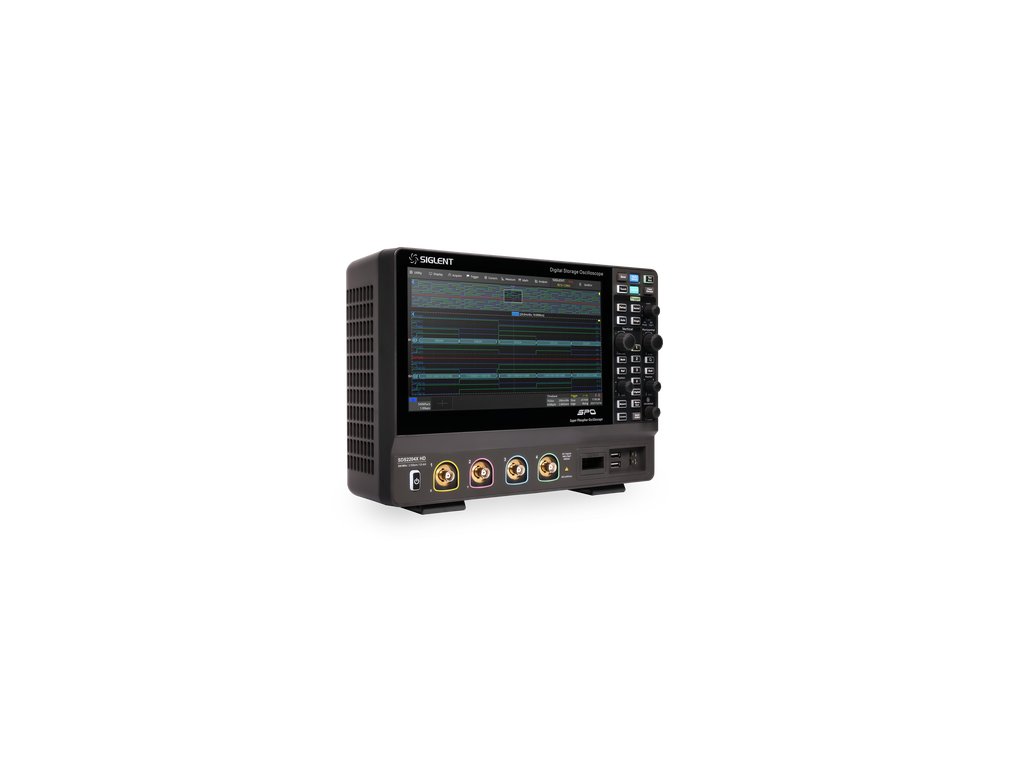

SDS 2204X HD, osciloskop

 Digitálne pamäťové osciloskopy SIGLENT série SDS2000X HD s vysokým rozlíšením sú založené na 12-bitových analógovo-digitálnych prevodníkoch s rýchlosťou 2 GSa/s a na predných častiach s vynikajúcou úrovňou šumu. Sú k dispozícii v šírkach pásma 350 MHz, 200 MHz a 100 MHz, majú maximálnu dĺžku záznamu 200 Mp/ch a zobrazujú 4 analógové kanály + 16 digitálnych kanálov so schopnosťou analýzy zmiešaných signálov.

  Séria SDS2000X HD využíva technológiu SPO spoločnosti Siglent s maximálnou rýchlosťou zachytávania priebehov až 100 000 wfm/s (normálny režim, až 500 000 wfm/s v sekvenčnom režime), 256-úrovňovú funkciu zobrazenia stupňovania intenzity plus režim zobrazenia teploty farieb. Využíva tiež inovatívny digitálny spúšťací systém s vysokou citlivosťou a nízkym chvením. Systém spúšťania podporuje viacero výkonných režimov spúšťania vrátane spúšťania po sériovej zbernici. Nástroje, ako je záznam histórie priebehov, funkcie vyhľadávania a navigácie, test masiek, Bodeov graf, analýza výkonu a histogram, umožňujú zachytávať, ukladať a analyzovať rozsiahle záznamy priebehov. Pôsobivý rad meracích a matematických funkcií, možnosti generátora ľubovoľných priebehov s frekvenciou 25 MHz, ako aj sériové dekódovanie sú tiež vlastnosti SDS2000X HD.   Veľký kapacitný dotykový displej s uhlopriečkou 10,1'' podporuje viacdotykové gestá a spolu s prívetivým dizajnom používateľského rozhrania môže výrazne zvýšiť efektivitu prevádzky. Podporuje aj ovládanie myšou a vzdialené webové ovládanie cez sieť LAN.
